Центробежные вентиляторы RFT 400/450

Центробежные вентиляторы RFT 400/450

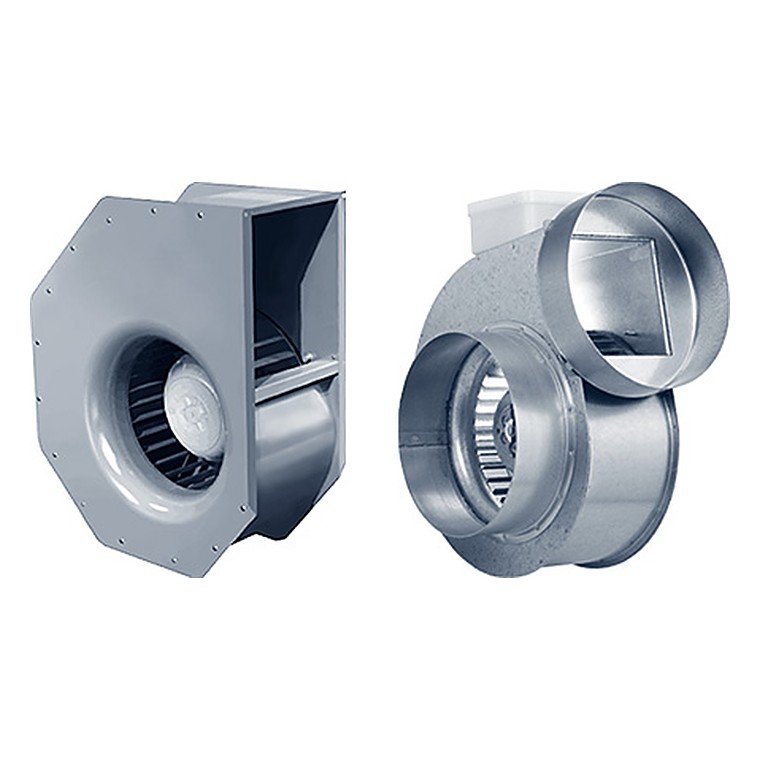

Центробежные вентиляторы с односторонним всасыванием RFT оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми вперед лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается с из оцинкованной стали. Стандартное исполнение вентиляторов - правое. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.

Установка

Вентиляторы можно устанавливать в любом положении.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.

Защита двигателя

Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.

Аксессуары

Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.

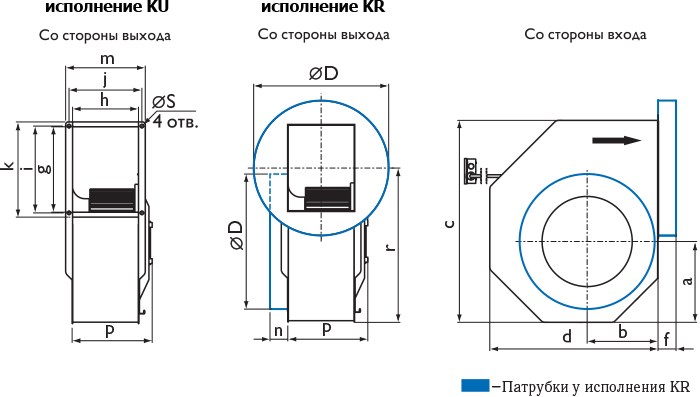

Технические характеристики

Модель	a	b	c	d	ØD	f	g	h	i	j	k	m	n	p	r	ØS
RFT 400 CKU	299	262	747	622	—	—	316	244	321	270	352	295	—	296	—	13,1
RFT 400 CKR	299	262	747	622	500	67	—	—	—	—	—	—	66	296	571	—
RFT 400 EKU	299	262	747	622	—	—	316	244	321	270	352	295	—	296	—	13,1
RFT 400 EKR	299	262	747	622	500	67	—	—	—	—	—	—	66	296	571	—
RFT 400 FKU	299	262	747	622	—	—	316	244	321	270	352	295	—	296	—	13,1
RFT 400 FKR	299	262	747	622	500	67	—	—	—	—	—	—	66	296	571	—
RFT 450 GKU	335	293	836	697	—	—	368	271	373	297	408	322	—	325	—	13,1
RFT 450 GKR	335	293	836	697	500	60	—	—	—	—	—	—	66	325	632	—
RFT 450 HKU	335	293	836	697	—	—	368	271	373	297	408	322	—	325	—	13,1
RFT 450 HKR	335	293	836	697	500	60	—	—	—	—	—	—	66	325	632	—

Монтаж

• Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Вентиляторы должны быть заземлены.
• При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.
