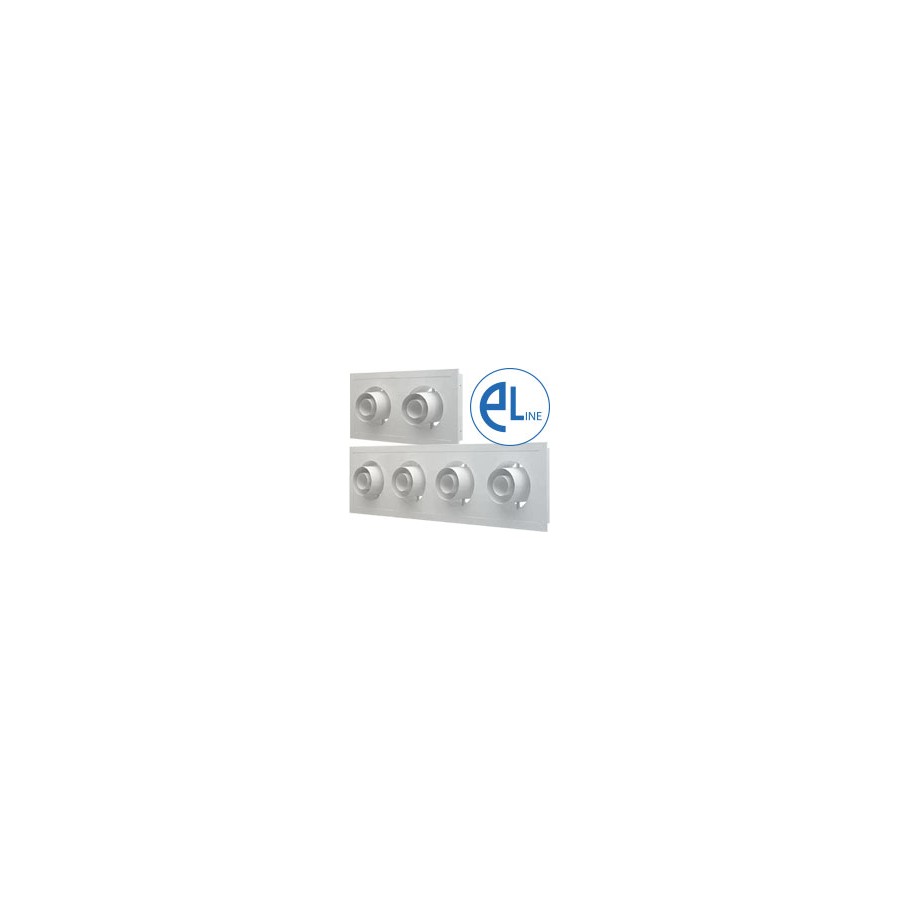

Многосопловый панельный воздухораспределитель ПСМ
Воздухораспределитель Арктос. 21 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — инженеры ВЕНТАР-С.
⚙️ Подбор и заказ
Описание
Многосопловые панельные воздухораспределители ПСМ предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т. п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью. Они формируют дальнобойные компактные струи.
Конструкция и работа
Воздухораспределители ПСМ представляют собой панель с декоративной рамкой, на которой размещено один, два, три или четыре сопловых воздухораспределителя, выполненных в виде цилиндрических колец. Центральная вставка может быть зафиксирована неподвижно или установлена на оси вращения, обеспечивающей возможность отклонение направления струи в диапазоне ±30° относительно геометрической оси изделия в горизонтальной (ПСМ... Г) или вертикальной (ПСМ... В) плоскости. В исполнении ПСМ... Д дополнительно предусмотрена возможность изменения положения оси центральной вставки в диапазоне от 0° до 360° с шагом 45°. Поворот диффузоров осуществляется индивидуально вручную или синхронно с помощью электрического привода. Наличие электропривода позволяет реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).
Многосопловые панельные воздухораспределители выпускаются в следующих исполнениях: ПСМ... — исполнение с фиксированной центральной вставкой; ПСМ... Г — исполнение с ручным поворотом центральной вставки и возможностью изменения направления струи параллельно стороне «А»; ПСМ... В — исполнение с ручным поворотом центральной вставки и возможностью изменения направления струи параллельно стороне «В»; ПСМ... Д — исполнение с ручным поворотом центральной вставки и возможностью изменения положения оси вращения в диапазоне от 0° до 360° с шагом 45°; ПСМ... Г-E1 — исполнение с поворотом центральной вставки и возможностью изменения направления струи параллельно стороне «А» электроприводом (2-х позиционное управление); ПСМ... В-E1 — исполнение с поворотом центральной вставки и возможностью изменения направления струи параллельно стороне «В» электроприводом (2-х позиционное управление); ПСМ... Г-E3 — исполнение с поворотом центральной вставки и возможностью изменения направления струи параллельно стороне «А» электроприводом (3-х позиционное управление); ПСМ... В-E3 — исполнение с поворотом центральной вставки и возможностью изменения направления струи параллельно стороне «В» электроприводом (3-х позиционное управление); ПСМ... Г-М2 — исполнение с поворотом центральной вставки и возможностью изменения направления струи параллельно стороне «А» электроприводом (пропорциональное управление 0...10 В); ПСМ... В-М2 — исполнение с поворотом центральной вставки и возможностью изменения направления струи параллельно стороне «В» электроприводом (пропорциональное управление 0...10 В).
Монтаж осуществляется с помощью самонарезающих винтов в стеновые или потолочные вентиляционные проемы.
Многосопловые панельные воздухораспределители изготавливаются из стали, декоративная рамка из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL .
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель | А, мм | В, мм | ØD, мм | Вес, кг |
|---|---|---|---|---|
| 1 ПСМ 200 | 405 | 405 | 198 | 2,4 |
| 2 ПСМ 200 | 655 | 4,1 | ||
| 3 ПСМ 200 | 955 | 6,3 | ||
| 4 ПСМ 200 | 1255 | 7,8 | ||
| 1 ПСМ 250 | 455 | 455 | 248 | 2,8 |
| 2 ПСМ 250 | 755 | 5,0 | ||
| 3 ПСМ 250 | 1105 | 7,3 | ||
| 4 ПСМ 250 | 1455 | 9,6 | ||
| 1 ПСМ 315 | 505 | 505 | 313 | 3,2 |
| 2 ПСМ 315 | 905 | 5,9 | ||
| 3 ПСМ 315 | 1305 | 8,6 | ||
| 4 ПСМ 315 | 1705 | 11,3 | ||
| 1 ПСМ 355 | 555 | 555 | 353 | 4,4 |
| 2 ПСМ 355 | 955 | 7,9 | ||
| 3 ПСМ 355 | 1455 | 11,9 | ||
| 4 ПСМ 355 | 1905 | 15,6 | ||
| Модель воздухораспределителя | ПСМ…-Е1 | ПСМ…-Е3 | ПСМ…-М2 |
|---|---|---|---|
| Тип привода | AST04 | AST04S | ADM04 |
| Сигнал управления | 2-х позиционный | 3-х позиционный | 0–10 В |
| Напряжение, В | 230 | 24 | |
| Потребляемая мощность, Вт | 4 | 2,5 | |
| Степень защиты | IP 42 | ||
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F0, | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дальноб. | ||||||||
| Модель | м2 | бойность, м | бойность, м | бойность, м | м, при | |||||||||||||||
| м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | Vx, м/с | |||||||||
| 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | ||||||||||
| Горизонтальные или вертикальные струи | ||||||||||||||||||||
| 1 ПСМ 200 | 0,031 | 390 | 14 | 24 | 9,8 | 6,5 | 570 | 30 | 36 | 14 | 9,5 | 810 | 62 | 51 | 20 | 14 | 1340 | 168 | 34 | 22 |
| 2 ПСМ 200 | 0,063 | 710 | 12 | 28 | 11,0 | 7,3 | 1020 | 24 | 40 | 16 | 11,0 | 1450 | 49 | 56 | 22 | 15 | 2430 | 138 | 38 | 25 |
| 3 ПСМ 200 | 0,094 | 990 | 10 | 29 | 12,0 | 7,8 | 1440 | 22 | 42 | 17 | 11,0 | 2050 | 44 | 60 | 24 | 16 | 3430 | 123 | 40 | 27 |
| 4 ПСМ 200 | 0,126 | 1260 | 9 | 30 | 12,0 | 7,9 | 1840 | 20 | 43 | 17 | 12,0 | 2620 | 40 | 62 | 25 | 16 | 4390 | 113 | 41 | 28 |
| 1 ПСМ 250 | 0,049 | 600 | 14 | 30 | 12,0 | 8,0 | 860 | 28 | 43 | 17 | 12,0 | 1220 | 57 | 61 | 24 | 16 | 2030 | 158 | 41 | 27 |
| 2 ПСМ 250 | 0,098 | 1070 | 11 | 33 | 13,0 | 8,9 | 1550 | 23 | 48 | 19 | 13,0 | 2200 | 46 | 68 | 27 | 18 | 3680 | 130 | 46 | 30 |
| 3 ПСМ 250 | 0,147 | 1500 | 10 | 35 | 14,0 | 9,4 | 2180 | 20 | 51 | 21 | 14,0 | 3100 | 41 | 73 | 29 | 19 | 5200 | 115 | 49 | 33 |
| 4 ПСМ 250 | 0,196 | 1910 | 9 | 36 | 14,0 | 9,6 | 2780 | 19 | 52 | 21 | 14,0 | 3960 | 38 | 74 | 30 | 20 | 6640 | 106 | 50 | 33 |
| 1 ПСМ 315 | 0,078 | 910 | 13 | 36 | 14,0 | 9,7 | 1320 | 27 | 53 | 21 | 14,0 | 1870 | 53 | 74 | 30 | 20 | 3120 | 148 | 50 | 33 |
| 2 ПСМ 315 | 0,156 | 1640 | 10 | 40 | 16,0 | 11,0 | 2370 | 21 | 58 | 23 | 16,0 | 3370 | 43 | 83 | 33 | 22 | 5640 | 121 | 56 | 37 |
| 3 ПСМ 315 | 0,234 | 2300 | 9 | 43 | 17,0 | 11,0 | 3340 | 19 | 62 | 25 | 17,0 | 4760 | 38 | 89 | 36 | 24 | 7970 | 108 | 60 | 40 |
| 4 ПСМ 315 | 0,312 | 2940 | 8 | 44 | 18,0 | 12,0 | 4260 | 17 | 64 | 25 | 17,0 | 6070 | 35 | 91 | 36 | 24 | 10190 | 99 | 61 | 41 |
| 1 ПСМ 355 | 0,099 | 1140 | 12 | 40 | 16,0 | 11,0 | 1640 | 25 | 58 | 23 | 15,0 | 2330 | 51 | 82 | 33 | 22 | 3890 | 143 | 55 | 37 |
| 2 ПСМ 355 | 0,198 | 2040 | 10 | 45 | 18,0 | 12,0 | 2950 | 21 | 64 | 26 | 17,0 | 4200 | 42 | 92 | 37 | 24 | 7030 | 117 | 61 | 41 |
| 3 ПСМ 355 | 0,297 | 2870 | 9 | 48 | 19,0 | 13,0 | 4160 | 18 | 69 | 28 | 18,0 | 5930 | 37 | 98 | 39 | 26 | 9940 | 104 | 66 | 44 |
| 4 ПСМ 355 | 0,396 | 3660 | 8 | 48 | 19,0 | 13,0 | 5310 | 17 | 70 | 28 | 19,0 | 7560 | 34 | 100 | 40 | 27 | 12700 | 95 | 67 | 45 |
| Наклонные струи под углом 30° к горизонтали или вертикали | ||||||||||||||||||||
| 1 ПСМ 200 | 0,031 | 260 | 10 | 16 | 6,5 | 4,3 | 390 | 21 | 24 | 9,8 | 6,5 | 570 | 46 | 36 | 14 | 9,5 | 990 | 138 | 25 | 17 |
| 2 ПСМ 200 | 0,063 | 450 | 7 | 17 | 7,0 | 4,7 | 690 | 17 | 27 | 11,0 | 7,1 | 1020 | 37 | 40 | 16 | 11,0 | 1780 | 111 | 28 | 18 |
| 3 ПСМ 200 | 0,094 | 620 | 6 | 18 | 7,3 | 4,9 | 960 | 14 | 28 | 11,0 | 7,5 | 1430 | 32 | 42 | 17 | 11,0 | 2510 | 99 | 30 | 20 |
| 4 ПСМ 200 | 0,126 | 780 | 5 | 18 | 7,3 | 4,9 | 1220 | 13 | 29 | 11,0 | 7,6 | 1820 | 29 | 43 | 17 | 11,0 | 3210 | 91 | 30 | 20 |
| 1 ПСМ 250 | 0,049 | 390 | 9 | 20 | 7,8 | 5,2 | 600 | 21 | 30 | 12,0 | 8,0 | 880 | 45 | 44 | 18 | 12,0 | 1520 | 133 | 30 | 20 |
| 2 ПСМ 250 | 0,098 | 690 | 7 | 21 | 8,6 | 5,7 | 1060 | 16 | 33 | 13,0 | 8,8 | 1580 | 36 | 49 | 20 | 13,0 | 2740 | 108 | 34 | 23 |
| 3 ПСМ 250 | 0,147 | 960 | 6 | 23 | 9,0 | 6,0 | 1480 | 14 | 35 | 14,0 | 9,3 | 2210 | 31 | 52 | 21 | 14,0 | 3860 | 95 | 36 | 24 |
| 4 ПСМ 250 | 0,196 | 1220 | 5 | 23 | 9,2 | 6,1 | 1880 | 13 | 35 | 14,0 | 9,4 | 2810 | 28 | 53 | 21 | 14,0 | 4930 | 88 | 37 | 25 |
| 1 ПСМ 315 | 0,078 | 610 | 9 | 24 | 9,7 | 6,5 | 940 | 20 | 37 | 15,0 | 10,0 | 1380 | 44 | 55 | 22 | 15,0 | 2360 | 127 | 38 | 25 |
| 2 ПСМ 315 | 0,156 | 1080 | 7 | 27 | 11,0 | 7,1 | 1660 | 16 | 41 | 16,0 | 11,0 | 2460 | 35 | 61 | 24 | 16,0 | 4260 | 104 | 42 | 28 |
| 3 ПСМ 315 | 0,234 | 1500 | 6 | 28 | 11,0 | 7,5 | 2310 | 14 | 43 | 17,0 | 12,0 | 3450 | 30 | 64 | 26 | 17,0 | 6010 | 92 | 45 | 30 |
| 4 ПСМ 315 | 0,312 | 1890 | 5 | 28 | 11,0 | 7,5 | 2930 | 12 | 44 | 17,0 | 12,0 | 4380 | 27 | 65 | 26 | 17,0 | 7670 | 84 | 46 | 31 |
| 1 ПСМ 355 | 0,099 | 770 | 8 | 27 | 11,0 | 7,3 | 1170 | 19 | 41 | 17,0 | 11,0 | 1730 | 42 | 61 | 24 | 16,0 | 2960 | 124 | 42 | 28 |
| 2 ПСМ 355 | 0,198 | 1350 | 6 | 29 | 12,0 | 7,9 | 2080 | 15 | 45 | 18,0 | 12,0 | 3090 | 34 | 68 | 27 | 18,0 | 5350 | 101 | 47 | 31 |
| 3 ПСМ 355 | 0,297 | 1870 | 6 | 31 | 12,0 | 8,3 | 2900 | 13 | 48 | 19,0 | 13,0 | 4330 | 30 | 72 | 29 | 19,0 | 7550 | 90 | 50 | 33 |
| 4 ПСМ 355 | 0,396 | 2360 | 5 | 31 | 13,0 | 8,3 | 3670 | 12 | 49 | 19,0 | 13,0 | 5500 | 27 | 73 | 29 | 19,0 | 9640 | 82 | 51 | 34 |
| При настилании струи на потолок величину дальнобойности, указанную в таблице и графике, необходимо увеличить в 1,4 раза. | ||||||||||||||||||||

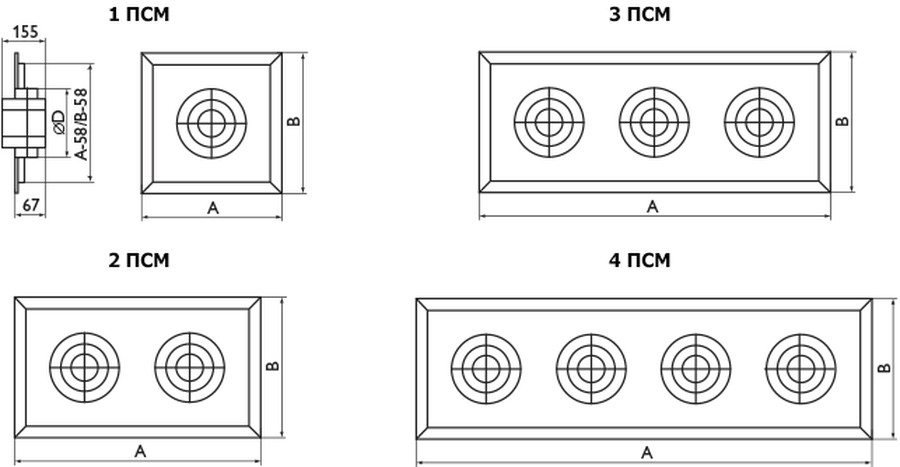

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
