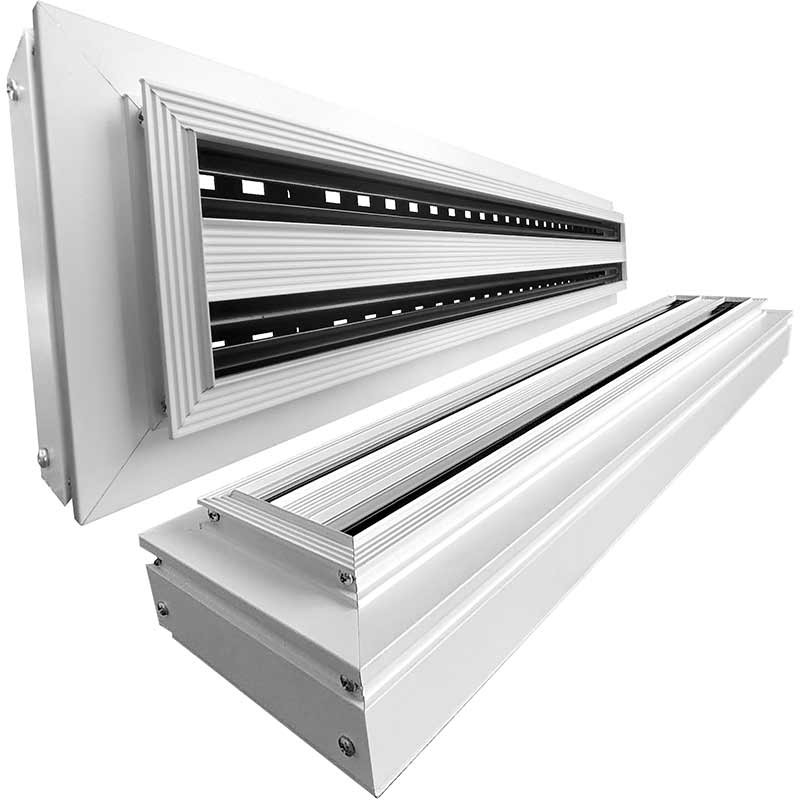

Невидимый щелевой диффузор AR-G для гипсокартона

Щелевые решётки скрытого монтажа для навесных потолков из гипсокартона AR-G используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых, и офисных помещениях. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

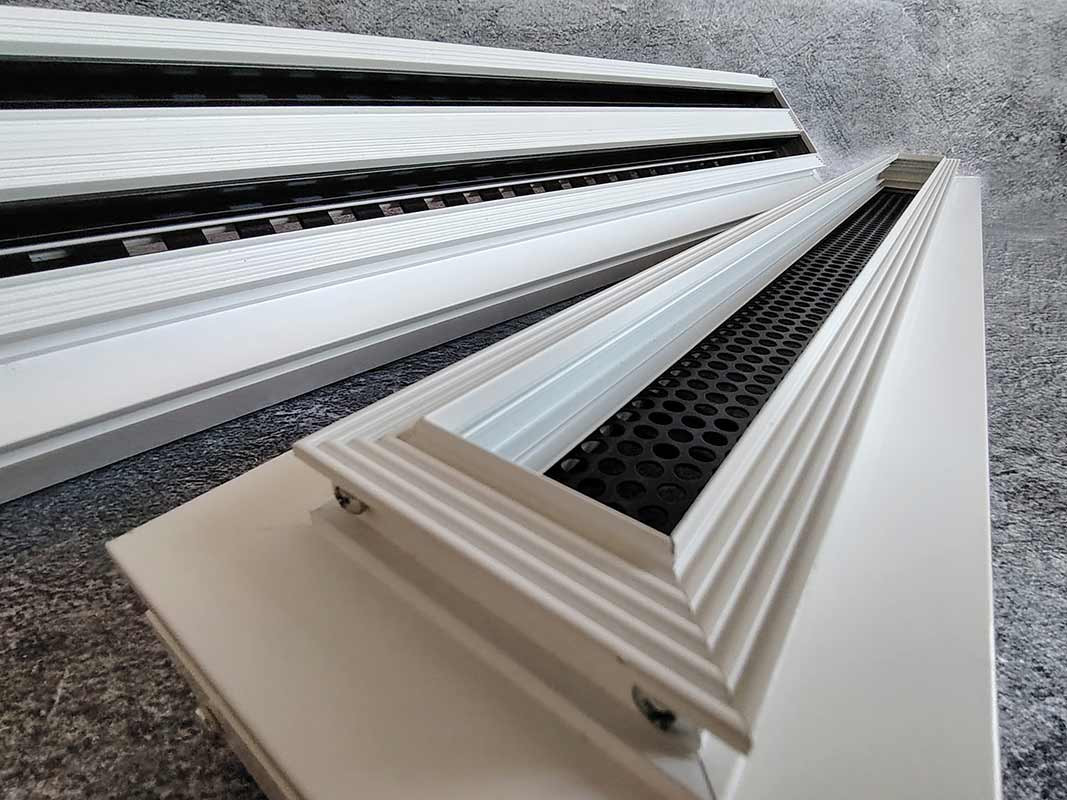

Конструкция и материалы

• монтажная рамка для установки 1 или 2 листов гипсокартона толщиной 12,5 мм.
• фланец имеет углубления со специальной формой паза для лучшего сцепления шпаклевки и исключения ее отслоения;.
• центральные ламели могут быть видимыми (Т-образные и С-образные) или скрытые под шпаклевку.
• возможна дополнительная комплектация клапаном расхода воздуха, выравнивателем воздуха, направляющими для регулировки потока.
• минимальный запас запотолочного монтажного пространства - 109 мм.

Корпус и полотно — алюминиевый профиль (ГОСТ 22233-2018). Материал не корродирует, лёгкий и держит геометрию на больших размерах. Стандартное покрытие — полиэфирная порошковая краска белого цвета RAL 9016; по запросу окрашиваем в любой цвет по каталогу RAL.

Что это даёт

Где применяется

Потолочная установка: раздача и удаление воздуха в помещениях с подвесным или сплошным потолком.

• Офисы, торговые залы, кафе и рестораны
• Подвесные потолки «Армстронг», гипсокартон, натяжные
• Приточные и вытяжные системы
• Помещения с высотой потолка до 4 м

Как подобрать и смонтировать

• Скрытый монтаж в гипсокартон: рамка утапливается заподлицо с поверхностью
• Стыки шпаклюются, видимой рамки не остаётся
• Требуется закладная конструкция в каркасе

Технические характеристики

Размеры А×В указаны относительно строительного (посадочного) проёма.

Особенности

Алюминий

Линейная форма

Скрытый в гипсокартон
