Решётка перфорированная SGP

Подробное описание

Данные вентиляционные алюминиевые решетки используются в приточно-вытяжной вентиляции, различных системах воздуховодов, кондиционирования воздуха. Перфорированная вентиляционная решетка изготовлена в виде рамки из профиля и закрепленного на рамку перфорированного листа. Варианты креплений для решеток стандартное винтовое крепление и скрытое крепление на защелках. Варианты установки решетки - в воздуховоды и строительные проемы. Возможность оснащения адаптером. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения. Примечание Стандартный цвет покрытия — белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL). Минимальный размер решетки 100×100. Определяющими размер решетки являются размер проема для монтажа.

Технические характеристики

Стандартные типоразмеры и теоретическая масса (m) решеток SGP

Типоразмер		Параметр	Размер строительного проема по горизонтали А, мм
			100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
Посадочный размер по вертикали, В (мм)	100	m. кг	0,17	0,22	0,26	0,30	0,34	0,39	0,43	0,47	0,51	0,59	0,63	0,67	0,72	0,76	0,80	0,84	0,88	0,93	0,97
	150	m. кг	0,21	0,27	0,32	0,37	0,42	0,47	0,53	0,58	0,63	0,74	0,79	0,84	0,89	0,94	1,00	1,05	1,10	1,15	1,20
	200	m. кг	0,26	0,32	0,38	0,44	0,50	0,56	0,63	0,69	0,75	0,88	0,94	1,01	1,07	1,13	1,19	1,25	1,31	1,38	1,44
	250	m. кг	0,30	0,37	0,44	0,51	0,58	0,65	0,72	0,80	0,87	1,03	1,10	1,17	1,24	1,32	1,39	1,46	1,53	1,60	1,67
	300	m. кг	0,34	0,42	0,50	0,58	0,66	0,74	0,82	0,90	0,99	1,18	1,26	1,34	1,42	1,50	1,58	1,66	1,74	1,83	1,91
	350	m. кг	0,38	0,47	0,56	0,65	0,74	0,83	0,92	1,01	1,10	1,32	1,41	1,51	1,60	1,69	1,78	1,87	1,96	2,05	2,14
	400	m. кг	0,42	0,52	0,62	0,72	0,82	0,92	1,02	1,12	1,22	1,47	1,57	1,67	1,77	1,87	1,97	2,07	2,18	2,28	2,42
	450	m. кг	0,46	0,57	0,68	0,79	0,90	1,01	1,12	1,23	1,34	1,62	1,73	1,84	1,95	2,06	2,17	2,28	2,39	2,50	2,61
	500	m. кг	0,50	0,62	0,74	0,86	0,98	1,10	1,22	1,34	1,46	1,77	1,89	2,01	2,13	2,25	2,37	2,49	2,61	2,73	2,85
	550	m. кг	0,54	0,67	0,80	0,93	1,06	1,19	1,32	1,45	1,58	1,91	2,04	2,17	2,30	2,43	2,56	2,69	2,82	2,95	3,08
	600	m. кг	0,58	0,72	0,86	1,00	1,14	1,28	1,42	1,56	1,70	2,06	2,20	2,34	2,48	2,62	2,76	2,90	3,04	3,18	3,32
	650	m. кг	0,62	0,77	0,92	1,07	1,22	1,37	1,51	1,66	1,81	2,21	2,36	2,50	2,65	2,80	2,95	3,10	3,25	3,40	3,55
	700	m. кг	0,66	0,82	0,98	1,14	1,30	1,45	1,61	1,77	1,93	2,35	2,51	2,67	2,83	2,99	3,15	3,31	3,47	3,63	3,78
	750	m. кг	0,70	0,87	1,04	1,21	1,38	1,54	1,71	1,88	2,05	2,50	2,67	2,84	3,01	3,18	3,34	3,51	3,68	3,85	4,02
	800	m. кг	0,74	0,92	1,10	1,28	1,45	1,63	1,81	1,99	2,17	2,65	2,83	3,00	3,18	3,36	3,54	3,72	3,90	4,08	4,25
	850	m. кг	0,78	0,97	1,16	1,35	1,53	1,72	1,91	2,10	2,29	2,79	2,98	3,17	3,36	3,55	3,74	3,92	4,11	4,30	4,49
	900	m. кг	0,82	1,02	1,22	1,42	1,61	1,81	2,01	2,21	2,41	2,94	3,14	3,34	3,54	3,73	3,93	4,13	4,33	4,53	4,72
	950	m. кг	0,86	1,07	1,28	1,48	1,69	1,90	2,11	2,32	2,52	3,09	3,30	3,50	3,71	3,92	4,13	4,33	4,54	4,75	4,96
	1000	m. кг	0,90	1,12	1,34	1,55	1,77	1,99	2,21	2,42	2,64	3,24	3,45	3,67	3,89	4,11	4,32	4,54	4,76	4,98	5,19

Стандартные размеры, площадь свободного сечения (Fc. c.) и теоретическая масса (m) решеток SGP

Типоразмер		Параметр	Габаритный размер по горизонтали, А (мм)
			SGP1	SGP2	SGP2у	SGPЗ	SGP4
Габаритный размер, (мм)	300X300	Fc. c., м2	0,016	0,0107	0,0123	0,0101	0,0093
		m, кг	0,91	0,87	0,91	0,89	0,95
	375×375	Fc. c., м2	0,033	0,0285	0,0293	0,0264	0,026
		m, кг	1,01	1,11	1,11	1,15	1,19
	400×400	Fc. c., м2	0,0393	0,0348	0,0356	0,0327	0,0323
		m, кг	1,16	1,19	1,23	1,24	1,28
	450×300	Fc. c., м2	0,025	0,0221	0,0226	0,0208	0,0205
		m, кг	1,06	1,08	1,07	1,06	1,11
	450×450	Fc. c., м2	0,05	0,0464	0,0463	0,0428	0,0428
		m, кг	1,52	1,55	1,6	1,62	1,68
	500×500	Fc. c., м2	0,0652	0,0607	0,0615	0,0586	0,0582
		m, кг	1,68	1,72	1,77	1,79	1,83
	525×525	Fc. c., м2	0,0732	0,069	0,0688	0,065	0,0646
		m, кг	1,77	1,81	1,86	1,89	1,93
	600×300	Fc. c., м2	0,0338	0,0309	0,0314	0,0296	0,0293
		m, кг	1,37	1,42	1,42	1,4	1,45
	600×450	Fc. c., м2	0,0697	0,0668	0,0673	0,0655	0,0652
		m, кг	1,7	1,75	1,84	1,87	1,92
	600X600	Fc. c., м2	0,0965	0,0916	0,0914	0,0873	0,0865
		m, кг	2,61	2,65	2,65	2,74	2,83

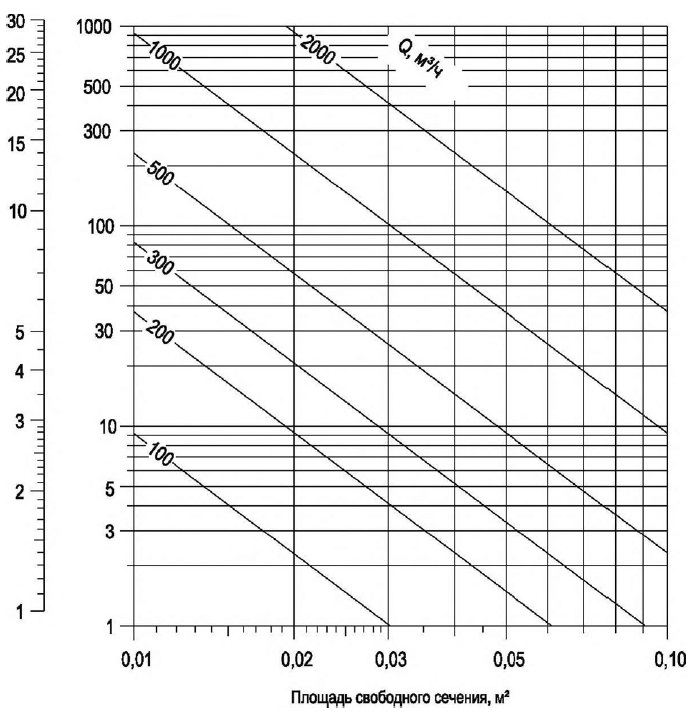

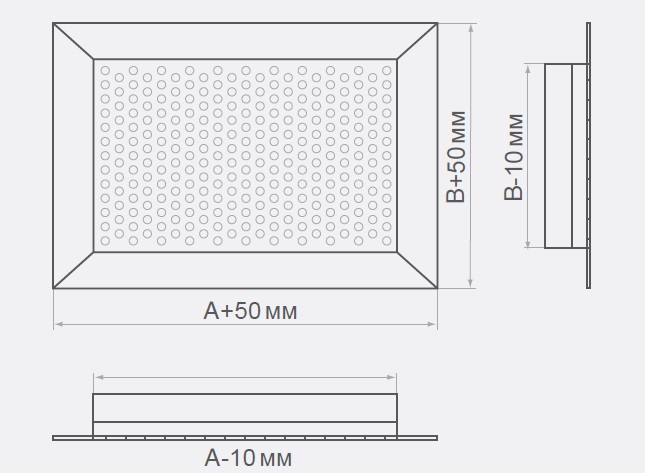

Стандартные типоразмеры решеток SGP1, SGP2, SGP2у, SGPЗ, SGP4

Типоразмер	Размер А*хВ*, мм	Размер А1хВ1, мм
300x300	298x298	270x270
375x375	373x373	345x345
400x400	398x398	370x370
450x300	448x298	420x270
450x450	448x448	420x420
500x500	498x498	470x470
525x525	523x523	495x495
600x300	598x298	570x270
600x450	598x448	570x420
600x600	598x598	570x570
