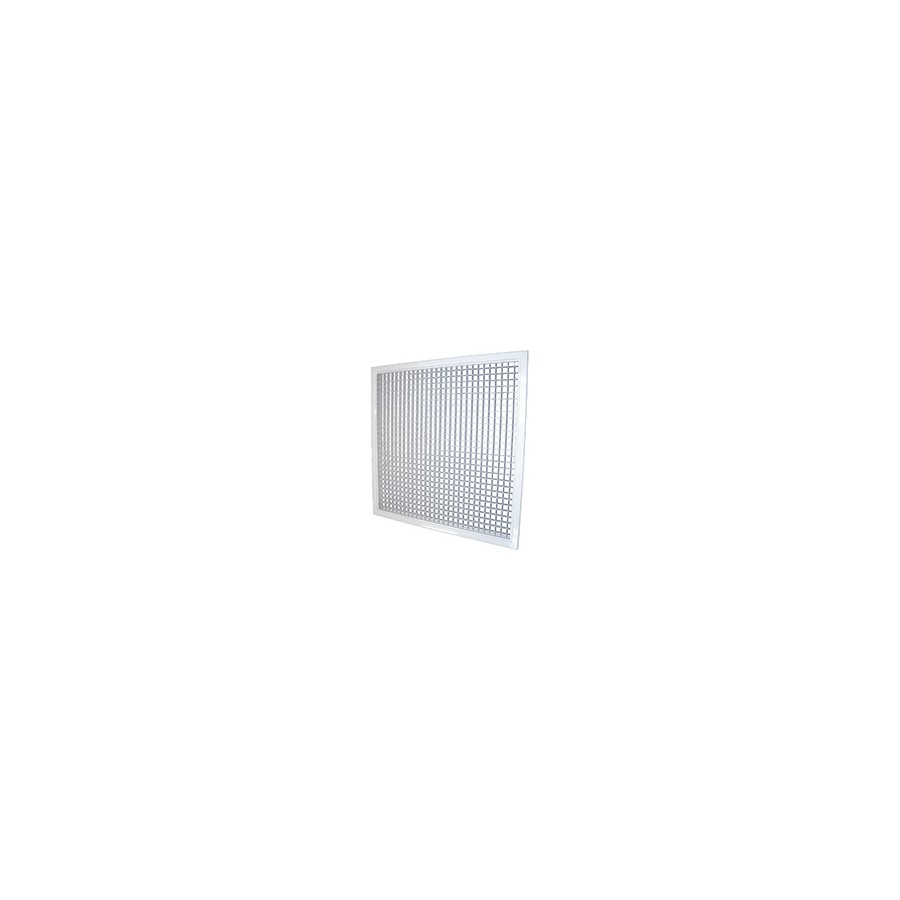

Сотовые решетки РСН-К, РСР-К
Вентиляционная решётка Арктос. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — инженеры ВЕНТАР-С.
⚙️ Подбор и заказ
Описание
Сотовые решетки РСН-К и РСР-К предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.
Конструкция и работа
Решетки РСН-К, РСР-К представляют собой раму прямоугольной формы с установленной в ней объемной решеткой в виде квадратных «сот». Коэффициент живого сечения «сот» Кж. с. = 0,83.
Решетки РСР-К дополнительно оснащены регулятором расхода воздуха.
Минимальный размер решетки 100×100 мм, максимальный — 1200×600 мм, с шагом 50 мм; возможно изготовление решеток с нестандартным шагом. При размере А (В) > 650 мм для обеспечения прочности конструкции в решетках устанавливается перемычка.
Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL .
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер | F0, | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дальноб. | |||||
| АхВ, мм | м2 | бойность, м | бойность, м | м, при | |||||||||||
| м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | Vx, м/с | |||||||
| 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | ||||||||
| 200 x 100 | 0,014 | 240 | 15 | 17 | 6,8 | 4,5 | 340 | 30 | 24 | 9,6 | 6,4 | 480 | 60 | 14 | 9 |
| 300 x 100 | 0,022 | 320 | 11 | 18 | 7,2 | 4,8 | 460 | 22 | 26 | 10 | 6,9 | 660 | 46 | 15 | 9,9 |
| 400 x 100 | 0,030 | 390 | 9 | 19 | 7,5 | 5,0 | 570 | 18 | 27 | 11 | 7,3 | 820 | 38 | 16 | 11 |
| 500 x 100 | 0,039 | 460 | 7 | 19 | 7,8 | 5,2 | 670 | 15 | 28 | 11 | 7,5 | 960 | 31 | 16 | 11 |
| 600 x 100 | 0,047 | 520 | 6 | 20 | 8,0 | 5,3 | 770 | 14 | 30 | 12 | 7,9 | 1100 | 28 | 17 | 11 |
| 150 x 150 | 0,017 | 260 | 12 | 17 | 6,6 | 4,4 | 380 | 25 | 24 | 9,7 | 6,5 | 540 | 51 | 14 | 9,2 |
| 300 x 150 | 0,036 | 440 | 8 | 19 | 7,7 | 5,2 | 640 | 16 | 28 | 11 | 7,5 | 920 | 33 | 16 | 11 |
| 400 x 150 | 0,050 | 540 | 6 | 20 | 8,0 | 5,4 | 800 | 13 | 30 | 12 | 8,0 | 1140 | 26 | 17 | 11 |
| 500 x 150 | 0,063 | 630 | 5 | 21 | 8,4 | 5,6 | 930 | 11 | 31 | 12 | 8,2 | 1350 | 23 | 18 | 12 |
| 600 x 150 | 0,076 | 710 | 4 | 21 | 8,6 | 5,7 | 1050 | 10 | 32 | 13 | 8,5 | 1540 | 21 | 19 | 12 |
| 700 x 150 | 0,089 | 790 | 4 | 22 | 8,8 | 5,9 | 1170 | 9 | 33 | 13 | 8,7 | 1740 | 19 | 19 | 13 |
| 800 x 150 | 0,102 | 870 | 4 | 23 | 9,1 | 6,1 | 1290 | 8 | 34 | 13 | 9,0 | 1950 | 19 | 20 | 14 |
| 200 x 200 | 0,032 | 400 | 8 | 19 | 7,5 | 5,0 | 590 | 17 | 27 | 11 | 7,3 | 850 | 36 | 16 | 11 |
| 300 x 200 | 0,050 | 540 | 6 | 20 | 8,0 | 5,4 | 810 | 13 | 30 | 12 | 8,0 | 1160 | 27 | 17 | 12 |
| 400 x 200 | 0,069 | 670 | 5 | 21 | 8,5 | 5,7 | 990 | 10 | 31 | 13 | 8,4 | 1440 | 22 | 18 | 12 |
| 500 x 200 | 0,087 | 780 | 4 | 22 | 8,8 | 5,9 | 1150 | 9 | 32 | 13 | 8,7 | 1690 | 19 | 19 | 13 |
| 600 x 200 | 0,105 | 880 | 4 | 23 | 9,1 | 6,0 | 1310 | 8 | 34 | 13 | 9,0 | 1970 | 18 | 20 | 14 |
| 700 x 200 | 0,123 | 980 | 3 | 23 | 9,3 | 6,2 | 1460 | 7 | 35 | 14 | 9,3 | 2250 | 17 | 21 | 14 |
| 800 x 200 | 0,141 | 1070 | 3 | 24 | 9,5 | 6,3 | 1600 | 7 | 36 | 14 | 9,5 | 2530 | 16 | 22 | 15 |
| 1000 x 200 | 0,177 | 1250 | 3 | 25 | 9,9 | 6,6 | 1910 | 6 | 38 | 15 | 10,0 | 3060 | 15 | 24 | 16 |
| 300 x 300 | 0,079 | 730 | 4 | 22 | 8,7 | 5,8 | 1080 | 10 | 32 | 13 | 8,5 | 1580 | 20 | 19 | 12 |
| 400 x 300 | 0,107 | 890 | 4 | 23 | 9,1 | 6,0 | 1320 | 8 | 34 | 13 | 9,0 | 1990 | 18 | 20 | 14 |
| 500 x 300 | 0,135 | 1040 | 3 | 24 | 9,4 | 6,3 | 1550 | 7 | 35 | 14 | 9,4 | 2410 | 16 | 22 | 15 |
| 600 x 300 | 0,163 | 1180 | 3 | 24 | 9,7 | 6,5 | 1760 | 6 | 36 | 15 | 9,7 | 2820 | 15 | 23 | 16 |
| 700 x 300 | 0,191 | 1310 | 2 | 25 | 10,0 | 6,7 | 2010 | 6 | 38 | 15 | 10,0 | 3220 | 14 | 25 | 16 |
| 800 x 300 | 0,219 | 1430 | 2 | 25 | 10,0 | 6,8 | 2250 | 5 | 40 | 16 | 11,0 | 3610 | 14 | 26 | 17 |
| 1000 x 300 | 0,275 | 1670 | 2 | 27 | 11,0 | 7,1 | 2710 | 5 | 43 | 17 | 11,0 | 4360 | 13 | 28 | 18 |
| % открытия | 100% | 50% | 30% | |
|---|---|---|---|---|
| регулятора расхода | β=0° | β=60° | β=90° | |
| К | 1,4 | 6,6 | 13,6 | |
| ΔLwA, дБ(А) | 5 | 20 | 30 | |

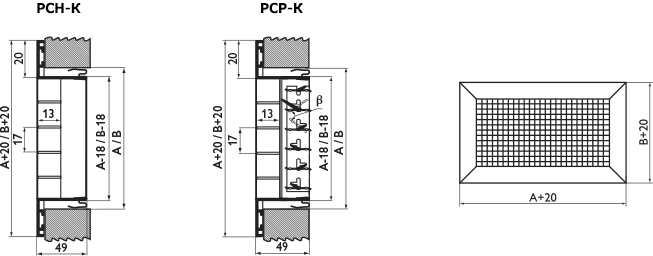

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
