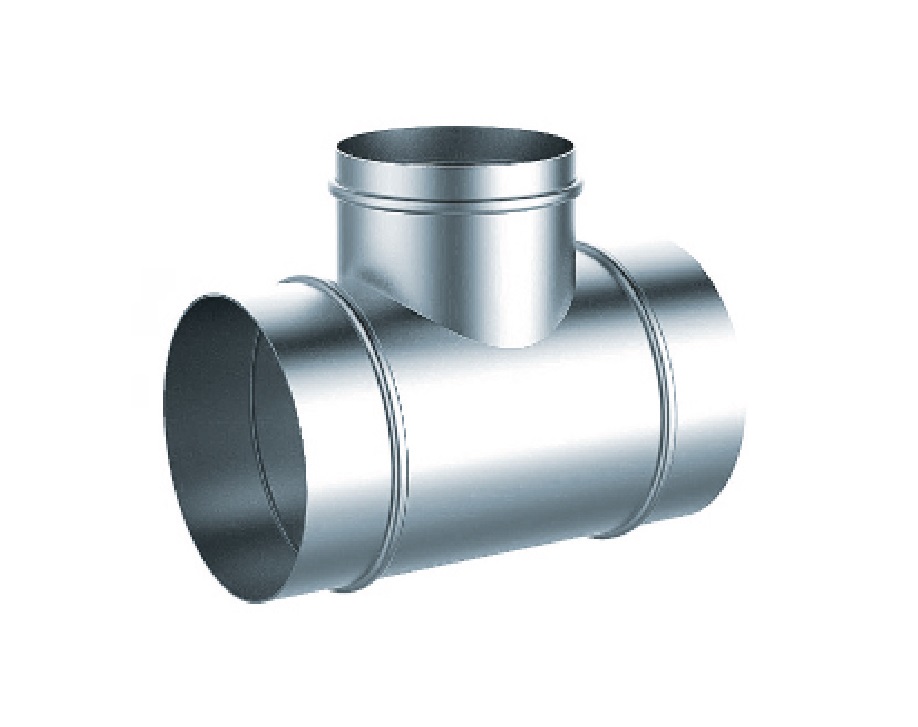

Тройник круглый

Тройник круглый — фасонная деталь круглого воздуховода, через которую от магистрали делается ответвление: с её помощью сеть воздуховодов разводится по горизонтали или по вертикали. Геометрию узла задают три размера: диаметр магистрали D, диаметр врезки d и длина L. Тип соединения — ниппельное, фланцевое или под резинку — выбирается по остальным элементам ветки и входит в обозначение.

Материал и исполнение

Все позиции раздела изготавливаем под заказ, срок — до 5 рабочих дней. Базовое исполнение — оцинкованная сталь, цена считается на сайте. Ту же деталь сделаем из нержавеющей стали или сварной из чёрной. Цену на другие исполнения подтвердит менеджер.

Марку стали, толщину и тип шва укажите в форме «Подбор и заказ» или пришлите спецификацию — посчитаем в любом исполнении.

Что это даёт

Где применяется

• магистрали приточных и вытяжных систем круглого сечения
• ответвления к раздаточным устройствам в помещениях
• вертикальные стояки и горизонтальные разводки по этажу
• подключение канального оборудования и местных отсосов
• узлы, где от одного ствола питаются несколько веток

Условное обозначение

Чертёж, схемы и типоразмеры

Нажмите на картинку — откроется в полном размере. Нужного типоразмера в таблице нет — изготовим по вашим размерам.

Как подобрать

• указать диаметр магистрали D, диаметр врезки d и толщину стали t — в порядке полей обозначения
• длину L брать по таблице типоразмеров, а не назначать произвольно
• задать тип соединения: НП, ФЛ или Рз — по остальным элементам ветки
• по специальному заказу — тройник любого исполнения

Монтаж и эксплуатация

• стык собирать так же, как на прямых участках: ниппель — с уплотнением и фиксацией, фланец — на болтах с прокладкой
• подвес ставить рядом с тройником, не оставляя узел висеть на соседних воздуховодах
• герметичность стыков проверять до нанесения изоляции
• сохранять доступ к узлу для последующего обслуживания ветки
