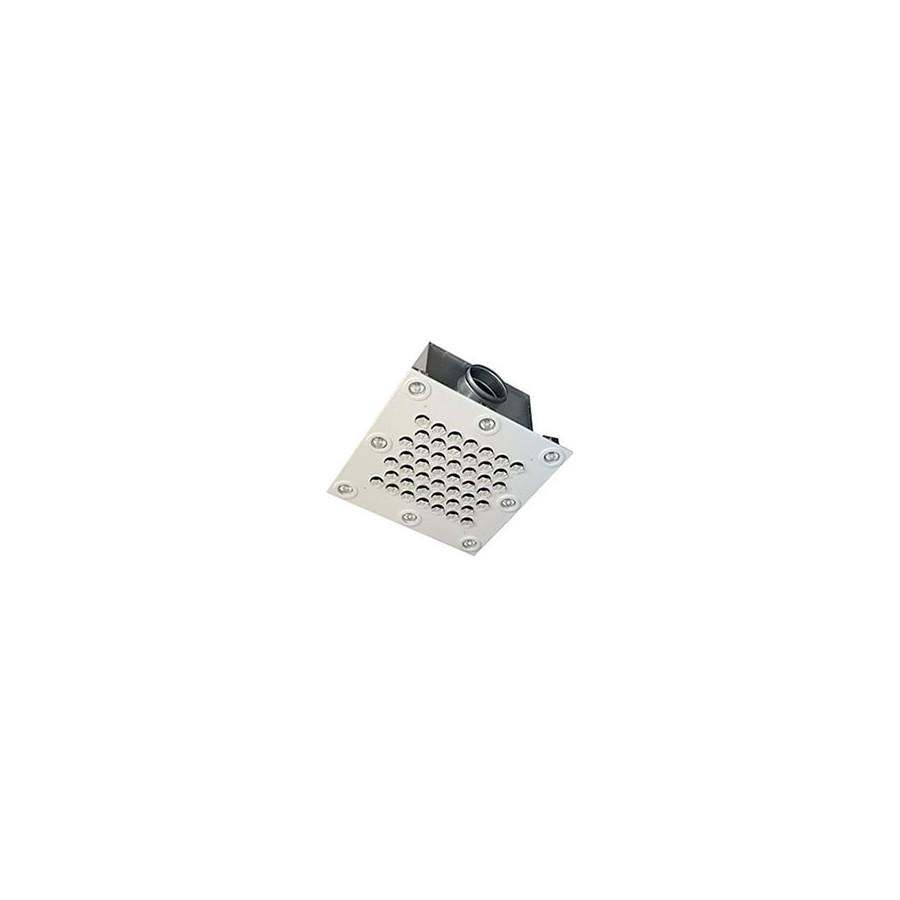

Воздухораспределители панельные со светильниками ВСО, ВСОР
Воздухораспределительная панель Арктос. 12 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — инженеры ВЕНТАР-С.
⚙️ Подбор и заказ
Описание
Воздухораспределители ВСО, ВСОР совмещают в себе функции воздухораспределительных устройств и осветительных приборов: они обеспечивают подачу или удаление воздуха системами вентиляции и кондиционирования, а также, благодаря встроенным точечным светильникам, освещение обслуживаемых помещений.
Конструкция и работа
Воздухораспределители ВСО, ВСОР состоят из лицевой панели квадратной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. По периметру лицевой панели размещены точечные светильники. Подача или удаление воздуха осуществляется через центральную часть лицевой панели, которая выполнена перфорированной у 1ВСО и 1ВСОР, оснащена поворотными турбулизирующими ячейками у 2ВСО и 2ВСОР, или регулируемыми линейными ячейками, расположенными радиально у 3ВСО и 3ВСОР или концентрически у 4ВСО и 4ВСОР. Индивидуальным регулированием турбулизирующих или линейных ячеек обеспечивается формирование различных типов приточных струй. Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВСОР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Воздухораспределители ВСО, ВСОР встраиваются в подвесные потолки или устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением. Для выполнения электрического подключения на боковой поверхности камеры КСД установлена клеммная коробка. Воздухораспределители поставляются без ламп. В светильниках используются лампы типа MR16 c цоколем GU10 максимальной мощностью 50 Вт и напряжением 230 В.
Панель изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), ячейки — пластик белого цвета (Д10), КСД — неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL и окраска ячеек в цвета Д08 и Д11 по каталогу « Эксклюзив ».
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Модель | F0 | A, | B, | Ødп, | □a, | C, | E, | Количество | Вес,кг | |
|---|---|---|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | мм | мм | светильников*, шт | ВСО | ВСОР | |
| 1ВСО/1ВСОР | ||||||||||
| 450 x 450-4 | 0,063 | 450 | 450 | 124 | 300 | 270 | 173 | 4 | 5,0 | 5,5 |
| 450 x 450-8 | 0,063 | 450 | 450 | 124 | 300 | 270 | 173 | 8 | 5,5 | 6,0 |
| 595 x 595-8 | 0,160 | 595 | 595 | 159 | 450 | 350 | 211 | 8 | 8,5 | 9,5 |
| 595 x 595-12 | 0,160 | 595 | 595 | 159 | 450 | 350 | 211 | 12 | 9,0 | 10,0 |
| 1ВСО-С/1ВСОР-С | ||||||||||
| 450 x 450-4 | 0,063 | 450 | 450 | 124 | 300 | 200 | – | 4 | 4,5 | 5,0 |
| 450 x 450-8 | 0,063 | 450 | 450 | 124 | 300 | 200 | – | 8 | 5,0 | 5,5 |
| 595 x 595-8 | 0,160 | 595 | 595 | 159 | 450 | 200 | – | 8 | 7,0 | 8,5 |
| 595 x 595-12 | 0,160 | 595 | 595 | 159 | 450 | 200 | – | 12 | 7,5 | 9,0 |
| 2ВСО/2ВСОР | ||||||||||
| 450 x 450-4 | 0,027 | 450 | 450 | 124 | 300 | 270 | 173 | 4 | 5,0 | 6,0 |
| 450 x 450-8 | 0,027 | 450 | 450 | 124 | 300 | 270 | 173 | 8 | 5,5 | 6,5 |
| 595 x 595-8 | 0,079 | 595 | 595 | 159 | 450 | 350 | 211 | 8 | 9,5 | 10,5 |
| 595 x 595-12 | 0,079 | 595 | 595 | 159 | 450 | 350 | 211 | 12 | 10,0 | 10,5 |
| 2ВСО-С/2ВСОР-С | ||||||||||
| 450 x 450-4 | 0,027 | 450 | 450 | 124 | 300 | 200 | – | 4 | 5,0 | 5,5 |
| 450 x 450-8 | 0,027 | 450 | 450 | 124 | 300 | 200 | – | 8 | 5,5 | 6,0 |
| 595 x 595-8 | 0,079 | 595 | 595 | 159 | 450 | 200 | – | 8 | 8,0 | 9,0 |
| 595 x 595-12 | 0,079 | 595 | 595 | 159 | 450 | 200 | – | 12 | 8,5 | 9,5 |
| 3ВСО/3ВСОР | ||||||||||
| 450 x 450-4 | 0,021 | 450 | 450 | 159 | 300 | 270 | 173 | 4 | 4,5 | 5,5 |
| 450 x 450-8 | 0,021 | 450 | 450 | 159 | 300 | 270 | 173 | 8 | 5,0 | 6,0 |
| 595 x 595-8 | 0,051 | 595 | 595 | 199 | 450 | 350 | 211 | 8 | 8,0 | 9,0 |
| 595 x 595-12 | 0,051 | 595 | 595 | 199 | 450 | 350 | 211 | 12 | 8,5 | 9,5 |
| 3ВСО-С/3ВСОР-С | ||||||||||
| 450 x 450-4 | 0,021 | 450 | 450 | 159 | 300 | 200 | – | 4 | 4,0 | 5,0 |
| 450 x 450-8 | 0,021 | 450 | 450 | 159 | 300 | 200 | – | 8 | 4,5 | 5,5 |
| 595 x 595-8 | 0,051 | 595 | 595 | 199 | 450 | 200 | – | 8 | 7,0 | 8,0 |
| 595 x 595-12 | 0,051 | 595 | 595 | 199 | 450 | 200 | – | 12 | 7,5 | 8,5 |
| 4ВСО/4ВСОР | ||||||||||
| 450 x 450-4 | 0,022 | 450 | 450 | 159 | 300 | 270 | 173 | 4 | 4,5 | 5,5 |
| 450 x 450-8 | 0,022 | 450 | 450 | 159 | 300 | 270 | 173 | 8 | 5,0 | 6,0 |
| 595 x 595-8 | 0,055 | 595 | 595 | 199 | 450 | 350 | 211 | 8 | 8,0 | 9,5 |
| 595 x 595-12 | 0,055 | 595 | 595 | 199 | 450 | 350 | 211 | 12 | 8,5 | 9,5 |
| 4ВСО-С/4ВСОР-С | ||||||||||
| 450 x 450-4 | 0,022 | 450 | 450 | 159 | 300 | 200 | – | 4 | 4,0 | 5,0 |
| 450 x 450-8 | 0,022 | 450 | 450 | 159 | 300 | 200 | – | 8 | 4,5 | 5,5 |
| 595 x 595-8 | 0,055 | 595 | 595 | 199 | 450 | 200 | – | 8 | 7,0 | 8,0 |
| 595 x 595-12 | 0,055 | 595 | 595 | 199 | 450 | 200 | – | 12 | 7,5 | 8,5 |
| * Воздухораспределители поставляются без ламп. В светильниках используются лампы типа MR16 c цоколем GU10 максимальной мощностью 50 Вт и напряжением 220 В. | ||||||||||
Данные для подбора
| LwA=20 дБ(А) | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | ||||||
| м, при | м, при | бойность, м | бойность, м | |||||||||||||||
| размер | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | ||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | |||||||||
| 450 x 450 | 100 | 7 | 1,2 | 0,5 | 140 | 14 | 1,6 | 0,7 | 180 | 23 | 2,1 | 0,8 | 0,6 | 260 | 48 | 3,0 | 1,2 | 0,8 |
| 595 x 595 | 230 | 12 | 1,7 | 0,7 | 300 | 21 | 2,2 | 0,9 | 420 | 41 | 3,1 | 1,2 | 0,8 | 600 | 84 | 4,4 | 1,8 | 1,2 |
| % открытия | 100% | 70% | 50% | |
|---|---|---|---|---|
| регулятора расхода | β=0° | β=45° | β=60° | |
| К | 1,7 | 7,0 | 20,0 | |
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | ||||
| размер | м, при | м, при | м, при | м, при | ||||||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,5 | 0,75 | 0,5 | 0,75 | |||||||||
| Настилающаяся односторонняя струя (схема 1)* | ||||||||||||||||
| 450 x 450 | 130 | 32 | 2,2 | 0,9 | 160 | 49 | 2,7 | 1,1 | 220 | 92 | 1,5 | 1,0 | 410 | 320 | 2,8 | 1,8 |
| 595 x 595 | 280 | 24 | 2,8 | 1,1 | 390 | 46 | 3,9 | 1,5 | 550 | 92 | 2,2 | 1,4 | 940 | 269 | 3,7 | 2,5 |
| Настилающаяся двусторонняя струя (схема 2)* | ||||||||||||||||
| 450 x 450 | 130 | 32 | 1,6 | 0,7 | 160 | 49 | 2,0 | 0,8 | 220 | 92 | 1,1 | 0,7 | 410 | 320 | 2,1 | 1,4 |
| 595 x 595 | 280 | 24 | 2,1 | 0,8 | 390 | 46 | 2,9 | 1,2 | 550 | 92 | 1,6 | 1,1 | 940 | 269 | 2,8 | 1,9 |
| Настилающаяся трехсторонняя струя (схема 3)* | ||||||||||||||||
| 450 x 450 | 130 | 32 | 1,3 | 0,5 | 160 | 49 | 1,6 | 0,6 | 220 | 92 | 0,9 | 0,6 | 410 | 320 | 1,7 | 1,1 |
| 595 x 595 | 280 | 24 | 1,7 | 0,7 | 390 | 46 | 2,3 | 0,9 | 550 | 92 | 1,3 | 0,9 | 940 | 269 | 2,2 | 1,5 |
| Настилающаяся четырехсторонняя струя (схема 4)* | ||||||||||||||||
| 450 x 450 | 130 | 32 | 1,0 | 0,4 | 160 | 49 | 1,2 | 0,5 | 220 | 92 | 0,7 | 0,4 | 410 | 320 | 1,2 | 0,8 |
| 595 x 595 | 280 | 24 | 1,2 | 0,5 | 390 | 46 | 1,7 | 0,7 | 550 | 92 | 1,0 | 0,7 | 940 | 269 | 1,7 | 1,1 |
| Вертикальная компактная струя (схема 5)* | ||||||||||||||||
| 450 x 450 | 130 | 32 | 2,2 | 0,9 | 160 | 49 | 2,7 | 1,1 | 220 | 92 | 1,5 | 1,0 | 410 | 320 | 2,8 | 1,8 |
| 595 x 595 | 280 | 24 | 2,8 | 1,1 | 390 | 46 | 3,9 | 1,5 | 550 | 92 | 2,2 | 1,4 | 940 | 269 | 3,7 | 2,5 |
| Настилающаяся закрученная струя (схема 6)* | ||||||||||||||||
| 450 x 450 | 130 | 32 | 0,4 | – | 160 | 49 | 0,5 | – | 220 | 92 | – | – | 410 | 320 | 0,6 | 0,4 |
| 595 x 595 | 280 | 24 | 0,6 | – | 390 | 46 | 0,8 | – | 550 | 92 | – | – | 940 | 269 | 0,7 | 0,5 |
| Настилающаяся веерная струя (схема 7в)* | ||||||||||||||||
| 450 x 450 | 130 | 32 | 0,7 | – | 160 | 49 | 0,8 | – | 220 | 92 | 0,4 | – | 410 | 320 | 0,8 | 0,6 |
| 595 x 595 | 280 | 24 | 0,8 | – | 390 | 46 | 1,2 | 0,5 | 550 | 92 | 0,7 | 0,4 | 940 | 269 | 1,1 | 0,7 |
| Смыкающаяся коническая струя (схема 7г)* | ||||||||||||||||
| 450 x 450 | 130 | 32 | 0,9 | – | 160 | 49 | 1,1 | 0,4 | 220 | 92 | 0,6 | 0,4 | 410 | 320 | 1,1 | 0,7 |
| 595 x 595 | 280 | 24 | 1,1 | 0,4 | 390 | 46 | 1,5 | 0,6 | 550 | 92 | 0,9 | 0,6 | 940 | 269 | 1,5 | 1,0 |
| * При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице и графике, необходимо умножить на коэффициент 0,7. | ||||||||||||||||
| % открытия | 100% | 70% | 50% | |
|---|---|---|---|---|
| регулятора расхода | β=0° | β=45° | β=60° | |
| К | 1,6 | 5,0 | 17,0 | |
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | |||||
| м, при | м, при | м, при | бойность, м | ||||||||||||||
| размер | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | |||||||||
| Вертикальная прямоточная струя (схема 1) | |||||||||||||||||
| 450 x 450 | 80 | 11 | 3,8 | 1,5 | 125 | 27 | 6,0 | 2,4 | 185 | 59 | 8,9 | 3,5 | 285 | 141 | 14,0 | 5,5 | 3,6 |
| 595 x 595 | 150 | 7 | 4,6 | 1,8 | 230 | 16 | 7,1 | 2,8 | 345 | 35 | 11,0 | 4,2 | 620 | 113 | 19,0 | 7,6 | 5,1 |
| Настилающаяся веерная струя (схема 2)* | |||||||||||||||||
| 595 x 595 | 165 | 6 | 1,7 | 0,7 | 260 | 14 | 2,7 | 1,1 | 400 | 32 | 4,2 | 1,7 | 735 | 110 | 7,7 | 3,1 | 2,0 |
| Настилающаяся односторонняя струя (схема 3)* | |||||||||||||||||
| 450 x 450 | 35 | 1 | 1,2 | 0,5 | 85 | 8 | 2,9 | 1,1 | 170 | 30 | 5,7 | 2,3 | 355 | 132 | 12,0 | 4,8 | 3,2 |
| 595 x 595 | 165 | 5 | 3,6 | 1,4 | 260 | 12 | 5,6 | 2,2 | 400 | 28 | 8,6 | 3,4 | 735 | 96 | 16,0 | 6,3 | 4,2 |
| Настилающаяся двусторонняя струя (схема 4)* | |||||||||||||||||
| 450 x 450 | 35 | 1 | 0,7 | 0,3 | 85 | 8 | 1,8 | 0,7 | 170 | 30 | 3,6 | 1,4 | 355 | 132 | 7,5 | 3,0 | 2,0 |
| 595 x 595 | 165 | 5 | 2,2 | 0,9 | 260 | 12 | 3,5 | 1,4 | 400 | 28 | 5,4 | 2,2 | 735 | 96 | 9,9 | 4,0 | 2,7 |
| * При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице и графике, необходимо умножить на коэффициент 0,7. | |||||||||||||||||
| % открытия | 100% | 70% | 50% | |
|---|---|---|---|---|
| регулятора расхода | β=0° | β=45° | β=60° | |
| К | 1,7 | 7,0 | 20,0 | |
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дальноб. | L0, | ∆Pпол. | Дально- | |||||
| м, при | м, при | м, при | бойность, м | ||||||||||||||
| размер | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | при Vx, м/с | |||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | |||||||||
| Вертикальная прямоточная струя (схема 1) | |||||||||||||||||
| 450 x 450 | 60 | 7 | 1,9 | 0,7 | 90 | 16 | 2,8 | 1,1 | 150 | 44 | 4,6 | 1,9 | 280 | 153 | 8,6 | 3,5 | 2,3 |
| 595 x 595 | 200 | 9 | 5,8 | 2,3 | 290 | 20 | 8,4 | 3,4 | 420 | 41 | 12,0 | 4,9 | 710 | 117 | 21,0 | 8,2 | 5,5 |
| Коническая несмыкающаяся струя (схема 2)** | |||||||||||||||||
| 450 x 450 | 80 | 5 | 2,8 | 1,1 | 140 | 16 | 4,8 | 1,9 | 230 | 43 | 8,0 | 3,2 | 440 | 159 | 15,0 | 6,1 | 4,1 |
| 595 x 595 | 220 | 6 | 4,8 | 1,9 | 350 | 16 | 7,7 | 3,1 | 530 | 37 | 12,0 | 4,6 | 975 | 125 | 21,0 | 8,5 | 5,7 |
| Вертикальная дальнобойная прямоточная струя (схема 3) | |||||||||||||||||
| 450 x 450 | 50 | 3 | 4,3 | 1,7 | 70 | 7 | 6,0 | 2,4 | 130 | 23 | 11,0 | 4,4 | 250 | 84 | 21,0 | 8,5 | 5,7 |
| 595 x 595 | 120 | 3 | 6,5 | 2,6 | 230 | 11 | 12,0 | 5,0 | 390 | 33 | 21,0 | 8,4 | 730 | 115 | 39,0 | 16,0 | 10,0 |
| * При подаче воздуха свободными струями (в условиях отсутствия настилания) величину дальнобойности, указанную в таблице и графике, необходимо умножить на коэффициент 0,7. | |||||||||||||||||
| ** Угол раскрытия конического потока равен 120°. Дальнобойность конического потока рассчитывается по его аэродинамической оси. | |||||||||||||||||
| % открытия | 100% | 70% | 50% | |
|---|---|---|---|---|
| регулятора расхода | β=0° | β=45° | β=60° | |
| К | 1,7 | 7,0 | 20,0 | |
Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
